Abscheider spielen eine zentrale Rolle in der modernen Industrie und im Umweltschutz. Diese Anlagen sind für die Gasreinigung, Partikelabscheidung und Luftreinigung unerlässlich. Sie trennen Feststoffe, Flüssigkeiten und Gase in industriellen Prozessen und verhindern die Einleitung wassergefährdender Stoffe in die Umwelt.
Die Abgasreinigung durch Abscheider ist ein wichtiger Schritt zur Verbesserung der Luftqualität. In Deutschland müssen Unternehmen strenge Auflagen erfüllen, um die Umwelt zu schützen. Abscheideranlagen helfen dabei, diese Vorgaben einzuhalten und gleichzeitig effizient zu produzieren.
Moderne Abscheidertechnologie ermöglicht eine Reinigungsleistung von bis zu 5 mg/l bei Koaleszenzabscheidern. Dies ist ein bedeutender Fortschritt gegenüber herkömmlichen Ölabscheidern, die einen Restgehalt von 100 mg/l erreichen. Für große Abwasserströme eignen sich spezielle API-Ölabscheider besonders gut.
Wichtige Erkenntnisse
- Abscheider sind essentiell für betriebliche Entsorgungskonzepte
- Koaleszenzabscheider erreichen eine Reinigungsleistung von bis zu 5 mg/l
- Monatliche Kontrollen durch Sachkundige sind in Deutschland Pflicht
- Alle 5 Jahre ist eine Generalinspektion durch Fachkundige erforderlich
- Fettabscheider in Restaurants müssen mindestens jährlich gewartet werden
Grundlagen und Definition von Abscheideranlagen
Abscheideranlagen spielen eine wichtige Rolle in der Abwasserbehandlung. Sie trennen Stoffe wie Mineralöle oder Fette vom Wasser. Ein Industrieabscheider nutzt die unterschiedliche Dichte dieser Stoffe im Vergleich zu Wasser, um sie zu entfernen.
Funktionsprinzip der Abscheidertechnologie
Die Technologie eines Staubabscheiders basiert auf dem Aufschwimmen oder der Rückhaltung von Stoffen. In der Industrie kommen oft mineralische Leichtflüssigkeiten zum Einsatz, die mit speziellen Filteranlagen aus den Abwässern herausgefiltert werden.
Bedeutung für den Umweltschutz
Abscheider sind zentral für den Gewässerschutz. Sie verhindern die Einleitung schädlicher Stoffe in den Wasserkreislauf und erhalten die natürliche Selbstreinigung der Gewässer. Die Kosten für eine Abscheideranlage können bei einem Kleinbetrieb wie einer Kfz-Werkstatt etwa 25.000 € betragen.
Rechtliche Rahmenbedingungen
Das Wasserhaushaltsgesetz bildet die rechtliche Grundlage für Abscheideranlagen. Spezifische Normen wie DIN EN 858-1 und DIN EN 1825-1 regeln Bau und Betrieb. Eine Generalinspektion ist alle fünf Jahre erforderlich, in Wasserschutzgebieten sogar alle zweieinhalb Jahre. Fachkundige müssen mindestens drei Jahre praktische Erfahrung mit Abscheideranlagen nachweisen.
Arten von Abscheider-Systemen
Die Vielfalt der Abscheider-Systeme spiegelt die unterschiedlichen Anforderungen in Industrie und Gewerbe wider. Jeder Typ ist für spezifische Einsatzbereiche konzipiert und trägt zur Emissionsminderung bei. In Deutschland sind über 35.000 Abscheideranlagen installiert, was ihre Bedeutung unterstreicht.
Leichtflüssigkeitsabscheider
Diese Abscheider, auch als Öl- oder Benzinabscheider bekannt, kommen an Tankstellen, in Autowaschanlagen und Werkstätten zum Einsatz. Sie reinigen ölhaltiges Abwasser und tragen so zum Umweltschutz bei. Es gibt zwei Leistungsstufen: System B erreicht einen Restanteil von Kohlenwasserstoffen ≤ 100,0 mg/l, System A mit Koaleszenzeinrichtung sogar ≤ 5,0 mg/l im Ablauf.
Fettabscheider
In der Gastronomie sind Fettabscheider unverzichtbar. Sie verhindern, dass Fette und Öle in die Kanalisation gelangen und dort Probleme verursachen. Die Abscheider werden nach der DIN EN 1825-1 Norm hergestellt und gewährleisten so eine zuverlässige Funktion.
Koaleszenzabscheider
Koaleszenzabscheider kommen bei höheren Anforderungen an die Ölabscheidung zum Einsatz. Sie gehören zur Klasse I und erreichen eine besonders effektive Trennung von Öl und Wasser. Diese Abscheider spielen eine wichtige Rolle bei der Emissionsminderung in industriellen Prozessen.
Stärkeabscheider
Für spezielle industrielle Anwendungen sind Stärkeabscheider konzipiert. Sie entfernen Stärke aus dem Abwasser und verhindern so Ablagerungen in Rohrleitungen. Die Wahl des richtigen Abscheidersystems hängt von der Art der abzuscheidenden Stoffe und den spezifischen Betriebsanforderungen ab.
Industrielle Anwendungsbereiche für Abscheider
Industrieabscheider spielen in zahlreichen Branchen eine wichtige Rolle. Sie kommen in der Wasser- und Abwasserbehandlung, der chemischen und pharmazeutischen Industrie zum Einsatz. In der Nahrungsmittel- und Getränkeindustrie dienen sie zur Klärung von Flüssigkeiten und Entfernung von Feststoffen aus Säften und Ölen.
Ein bekanntes Beispiel für den Einsatz von Abscheidern ist die Milchzentrifuge in der Molkereiindustrie. Sie trennt Sahne von Milch und gewährleistet so eine effiziente Verarbeitung. In der Öl- und Gasindustrie trennen Abscheider Öl, Gas und Wasser aus den geförderten Rohstoffen.
Die Partikelabscheidung ist in vielen industriellen Prozessen unerlässlich. Zyklone eignen sich als effektive Vorabscheider für die meisten Anwendungen. Sie können verschiedene Materialien wie Holz, Plastik, Metall und organischen Staub verarbeiten. Standardmäßige Zellenradschleusen entfernen Staub und andere Materialien aus Filtern und Zyklonen mit Volumen von 10 bis 83 m³/h.
Die Abgasreinigung stellt einen weiteren wichtigen Anwendungsbereich dar. Hier kommen Abscheider zum Einsatz, um schädliche Stoffe aus industriellen Abgasen zu filtern. Die richtige Auswahl, Dimensionierung und Wartung der Abscheider sind entscheidend für die Prozesseffizienz, Produktqualität und Umweltsicherheit.

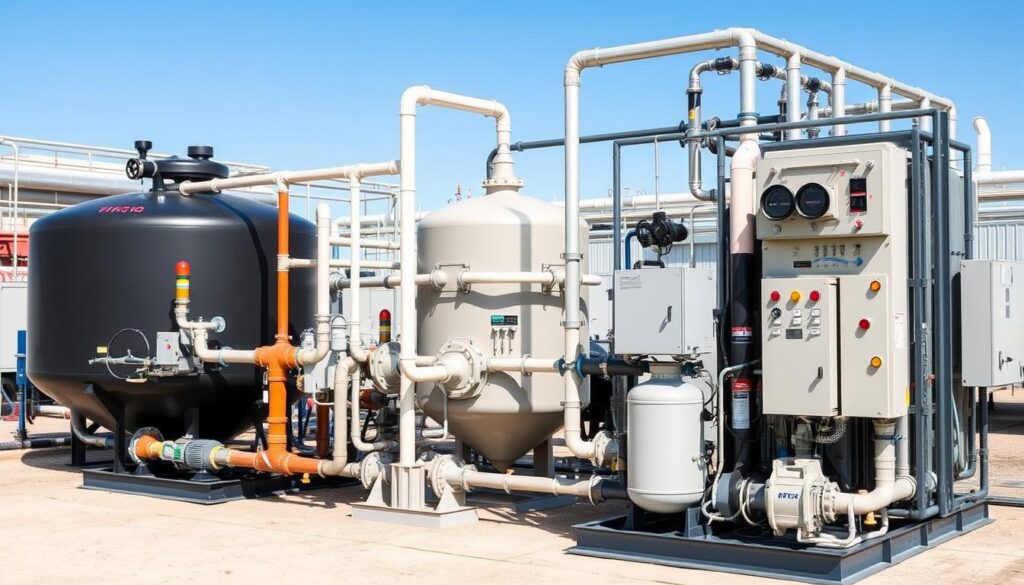

Technische Komponenten moderner Abscheideranlagen
Moderne Abscheideranlagen sind komplexe Systeme, die aus verschiedenen technischen Komponenten bestehen. Diese Anlagen dienen als effektive Filteranlage zur Reinigung von verschmutztem Wasser und tragen somit zur Luftreinigung bei.
Vorschlammfang und Schlammfang
Der Vorschlammfang und Schlammfang sind wichtige Elemente einer Abscheideranlage. Sie dienen der Vorabscheidung von Feststoffen aus dem Abwasser. Das Mindestvolumen des Schlammfangs beträgt 600 Liter. Diese Komponenten sorgen für eine erste Reinigungsstufe und entlasten den eigentlichen Abscheider.
Probenahmeschächte
Probenahmeschächte sind unverzichtbar für die Qualitätskontrolle. Sie ermöglichen die Entnahme von Wasserproben zur Überprüfung der Reinigungsleistung. Regelmäßige Kontrollen sind wichtig, um die Effizienz der Filteranlage sicherzustellen und die gesetzlichen Vorgaben einzuhalten.
Warneinrichtungen und Sensoren
Moderne Abscheideranlagen sind mit selbsttätigen Warneinrichtungen und Sensoren ausgestattet. Diese überwachen den Füllstand und alarmieren bei Erreichen der maximalen Speichermenge. Die Warneinrichtung 3A-leicon® ist gemäß EN 858 und DIN 1999-100 vorgeschrieben. Sie bietet zahlreiche Vorteile wie optische und akustische Signalanzeige, Microcontroller-Technik und die Möglichkeit, bis zu vier Sensoren anzuschließen.
Ein innovatives Überwachungssystem namens COMS misst permanent die Leichtflüssigkeits- und Schlammschichthöhe. Es verfügt über ein integriertes Betriebstagebuch und ermöglicht den Zugriff auf Messdaten jederzeit und überall. Diese Technologie trägt zur Optimierung der Luftreinigung bei und erleichtert die Wartung der Anlage.
Normierung und Zertifizierung von Abscheidern
Abscheider spielen eine wichtige Rolle bei der Gasreinigung und Emissionsminderung. Um ihre Wirksamkeit sicherzustellen, unterliegen sie strengen Normen und Zertifizierungen.
DIN EN 858-1 Standards
Die DIN EN 858-1 legt die Anforderungen an Leichtflüssigkeitsabscheider fest. Sie regelt die Konstruktion, Leistung und Prüfung dieser Anlagen. Abscheider müssen alle 5 Jahre auf Dichtheit geprüft werden, um ihre Funktion zu gewährleisten.
RAL-Gütezeichen
Das RAL-Gütezeichen RAL-GZ 693 steht für überdurchschnittlich hohe Qualitäts- und Sicherheitsstandards. Abscheider mit diesem Zeichen erfüllen strenge Kriterien in Bezug auf Materialien, Verarbeitung und Leistung.
GET-Richtlinien
Die GET-Richtlinien der Gütegemeinschaft Entwässerungstechnik stellen zusätzliche Qualitätsanforderungen an Abscheider. Sie umfassen Aspekte wie Wartung, Betrieb und Dokumentation. Betreiber müssen eine ordnungsgemäße Dokumentation über den Entsorgungsprozess führen.
Weitere wichtige Normen sind die DIN 1999-100 für Leichtflüssigkeitsabscheider und die DIN EN 1825-1 für Fettabscheider. Diese Zertifizierungen bieten Bauherren und Fachplanern eine zuverlässige Entscheidungshilfe bei der Auswahl geeigneter Systeme zur Gasreinigung und Emissionsminderung.
Installation und Inbetriebnahme
Die fachgerechte Installation und Inbetriebnahme von Staubabscheidern und Industrieabscheidern ist entscheidend für deren Effizienz. Dieser Prozess erfordert Expertenwissen und muss gemäß aktuellen Normen durchgeführt werden.
Bei der Installation ist die korrekte Positionierung und Ausrichtung der Anlage von großer Bedeutung. Der Anschluss an das bestehende Abwassersystem muss präzise erfolgen. Eine Dichtheitsprüfung ist obligatorisch, um Lecks zu vermeiden.
Die Inbetriebnahme umfasst eine gründliche Funktionsprüfung aller Komponenten. Besonders wichtig ist die Überprüfung der Warneinrichtungen und Sensoren. Eine Erst-Inspektion durch einen zertifizierten Fachkundigen ist für die Inbetriebnahme erforderlich.
Für Betreiber von Gewerbebetrieben gelten spezielle Vorschriften. Bei fetthaltigen Abwässern ist die Installation eines Fettabscheiders Pflicht. Regelmäßige Wartungen und Kontrollen sind gesetzlich vorgeschrieben:
- Monatliche Reinigungen durch Fachfirmen
- Jährliche Wartungen mit Funktionskontrollen
- Generalinspektionen alle 5 Jahre
Eine ausführliche Dokumentation aller Maßnahmen in einem Betriebstagebuch ist unerlässlich. Dies sichert nicht nur die Einhaltung gesetzlicher Vorgaben, sondern optimiert auch die Leistung der Abscheideranlage langfristig.
Wartung und Instandhaltung von Abscheideranlagen
Regelmäßige Wartung ist für den effizienten Betrieb von Abscheideranlagen unverzichtbar. Diese Anlagen spielen eine wichtige Rolle in der Filteranlage und Luftreinigung vieler Industriebetriebe.
Wartungsintervalle
Die Wartung erfolgt in festgelegten Intervallen:
- Monatliche Eigenkontrolle durch Sachkundige
- Halbjährliche Wartung gemäß Herstellervorgaben
- Jährliche Wartung mit Bericht und Bewertung
- Generalinspektion alle fünf Jahre
Reinigungsmaßnahmen
Wichtige Reinigungsschritte umfassen:
- Entleerung bei 80% Füllstand der Leichtflüssigkeit
- Schlammentnahme bei 50% Füllung des Schlammfangs
- Monatliche Entleerung von Schlammfang und Fettabscheider
Diese Maßnahmen sichern die Leistungsfähigkeit der Filteranlage.
Dokumentationspflichten
Betreiber müssen alle Wartungsarbeiten im Betriebstagebuch festhalten. Dazu gehören:
- Zeitpunkte und Ergebnisse der Eigenkontrollen
- Durchgeführte Wartungen und Überprüfungen
- Beseitigung festgestellter Mängel
- Entsorgung entnommener Stoffe
Diese Dokumentation ist für behördliche Kontrollen und die Sicherstellung einer effektiven Luftreinigung wichtig.
Emissionsminderung durch Abscheidertechnik
Abscheidertechnik spielt eine wichtige Rolle bei der Emissionsminderung in der Industrie. Durch effektive Trennung von Schadstoffen aus Abwässern und Abluft wird die Umweltbelastung erheblich reduziert.
Umweltauswirkungen
Die Abgasreinigung durch Abscheider führt zu einer Verbesserung der Wasserqualität und einer Verringerung der Luftverschmutzung. Elektrostatische Feinstaub-Filter haben sich als besonders wirksam erwiesen. Sie verbrauchen durchschnittlich nur 15 Watt Strom, was weniger als 10 Euro Stromkosten pro 1.000 Betriebsstunden entspricht.
Effizienzsteigerung
Moderne Abscheidersysteme erreichen hohe Wirkungsgrade bei der Stofftrennung. Verbesserungen der Emissionen um mehr als 80% sind realistisch bei Anwendung innovativer Verbrennungsluft-Regelungsmethoden und katalytisch gestützter Emissionsminderung mit zusätzlicher Abscheidertechnik. Neue Feuerungstechnologien im Markt der Kleinfeuerungsanlagen versprechen substanzielle Emissionsminderungen, die aktuelle Grenzwerte weit unterschreiten.
Kontinuierliche Weiterentwicklungen in der Abscheidertechnologie zielen darauf ab, die Effizienz weiter zu steigern und den Energieverbrauch zu senken. Forschungseinrichtungen arbeiten eng mit der Industrie zusammen, um innovative Lösungen zur Reduzierung von Feinstaub-Emissionen zu entwickeln. Diese Fortschritte tragen maßgeblich zur Sicherung einer umweltverträglichen Nutzung von Holzbrennstoffen bei.
Innovative Entwicklungen in der Abscheidertechnologie
Die Abscheidertechnologie macht große Fortschritte. Zyklonabscheider und moderne Partikelabscheidung stehen im Fokus neuer Entwicklungen. IMI Climate Control setzt auf digitale Simulationswerkzeuge, um den Entwurfsprozess zu beschleunigen. Diese Methode hat die Entwicklungszeit stark verkürzt und zu Einsparungen von über 100’000 Schweizer Franken pro Jahr geführt.
Energieeffizienz spielt eine zentrale Rolle. Laut dem World Economic Forum werden 40% der weltweiten Energie in Gebäuden verbraucht. Neue Abscheider von IMI Climate Control können den Energieverbrauch kritischer Anlagen um bis zu 20% senken. Die Firma strebt an, das Fachwissen über Abscheider zu verbessern, um Kunden bei der Produktauswahl zu unterstützen.
Auch in der Baubranche gibt es Fortschritte. Kompakte Mineralölabscheider in Einbeckenausführung integrieren Schlammfang, Schwerkraft- und Koaleszenzabscheider. Die Wilhelm Fenners Baugesellschaft bietet innovative Lösungen im Kanalbau an. Zudem werden Fettabscheider aus Beton oder Mauerwerk saniert. Diese Entwicklungen tragen zur Verbesserung der Umweltstandards bei.
