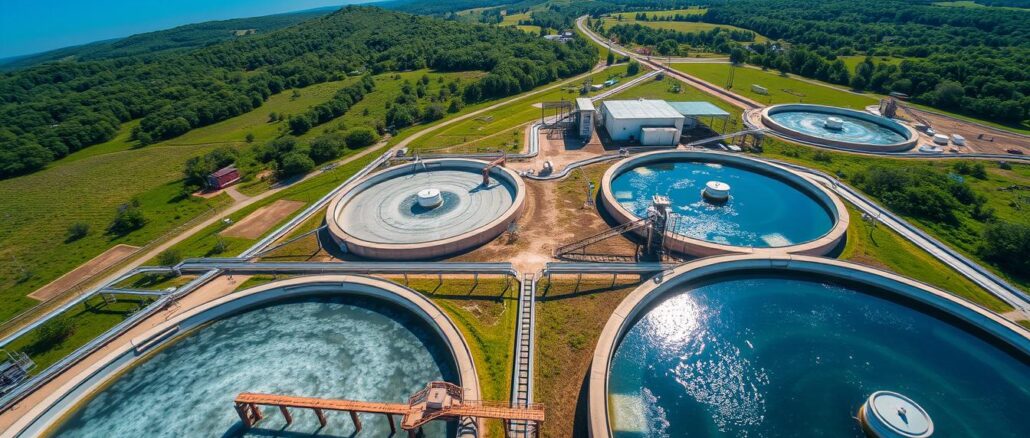

Belebungsanlagen

Wussten Sie, dass zwischen 50% und 80% des gesamten Energieverbrauchs in Kläranlagen auf die Belüftungs- und Mischsysteme in biologischen Behandlungsanlagen entfallen? Dies macht sie zum größten Energieverbraucher der Anlage. Belebungsanlagen sind Schlüsselkomponenten moderner Kläranlagen, die hauptsächlich für die aerobe biologische Abwasserbehandlung verwendet werden. Sie fördern den Abbau von organischen Verbindungen durch mikrobielle Aktivitäten, was entscheidend ist, um die Qualität des Wassers vor der Rückführung in natürliche Gewässer sicherzustellen.

Die umfangreichen Empfehlungen im Merkblatt DWA-M 229 bieten wertvolle Einblicke in die energieeffiziente Gestaltung und den Betrieb von Belüftungs- und Mischsystemen. Das Wissen um diese Systeme kann nicht nur die Betriebskosten erheblich senken, sondern auch die Umweltfreundlichkeit der Abwasserreinigung steigern.

Wichtige Erkenntnisse

• Zwischen 50% und 80% des Energieverbrauchs in Kläranlagen entfällt auf Belüftungs- und Mischsysteme.
• Das Merkblatt DWA-M 229 bietet detaillierte Richtlinien zur Energieeffizienz dieser Systeme.
• Gezielte Steuerung der Prozessparameter führt zu hoher Reinigungsleistung.
• Effiziente Regelungsverfahren tragen zur Früherkennung und Behebung von Störungen bei.
• Moderne Ansätze wie modellbasierte Regelung und Fuzzy-Logik bieten präzisere Steuerungsmöglichkeiten.

Einführung in Belebungsanlagen

Belebungsanlagen sind ein wesentlicher Bestandteil der modernisierten Abwasserbehandlung. Sie setzen das Belebtschlammverfahren ein, bei dem Mikroorganismen organische Schadstoffe abbauen. Diese Technologie hat sich kontinuierlich weiterentwickelt, um die Effizienz und Wirksamkeit der aeroben biologischen Abwasserreinigung zu optimieren. Seit der Einführung des DWA-A 131 im Jahr 2016, das als wichtiges Arbeitsblatt für die Bemessung von Belebungsanlagen in Deutschland dient, hat sich viel verändert und verbessert.

Was sind Belebungsanlagen?

Eine Belebungsanlage kommt in der Abwasserbehandlung zum Einsatz, um organische Stoffe und Nährstoffe durch biologische Prozesse zu entfernen. Dabei wird eine ausgewogene Zusammensetzung des belebten Schlamms angestrebt, um eine stabile Reinigungsleistung zu gewährleisten. Diese Anlagen bestehen aus mehreren Strukturkomponenten wie Rechenanlagen, Sand- und Fettfängen sowie Vorklärbecken, die alle zum ordnungsgemäßen Betrieb beitragen.

Geschichte und Entwicklung von Belebungsanlagen

Die Geschichte der Belebungsanlagen reicht bis ins frühe 20. Jahrhundert zurück. Seit ihrer Einführung haben sie eine Transformation durchgemacht, die auch durch die Entwicklung wissenschaftlicher und technischer Erkenntnisse geprägt ist. Beispielsweise wird die Bemessung von Anlagen in gemäßigten Klimazonen (8-20°C) sowie in breiteren Temperaturspektren (5-30°C) durch DWA-A 131 (2016) verbessert. Ebenso werden unterschiedliche Bemessungskriterien je nach Reinigungsziel, wie Kohlenstoffelimination oder Nitrifikation, angewendet, um die aerobe biologische Abwasserreinigung effizienter zu gestalten.

Techniken der Kläranlagenbelüftung

Die Belüftungstechnik ist ein wesentlicher Bestandteil von Belebungsanlagen, die für die biologische Abwasserreinigung verantwortlich sind. Unterschiedliche Belüftungssysteme, wie Druckbelüftung, Membranbelüfter, Bürstenwalzen und Belüftungskreisel tragen dazu bei, den erforderlichen Sauerstoff im Belebungsbecken effizient zu verteilen. Jedes dieser Systeme bietet seine eigenen Vor- und Nachteile und wird je nach spezifischem Bedarf der Kläranlage ausgewählt. Im Folgenden werden die wichtigsten Techniken der Kläranlagenbelüftung erläutert.

Druckbelüftungssysteme

Druckbelüftungssysteme sind weit verbreitet und beruhen auf der Injektion von Luft oder Sauerstoff durch Düsen unter hohem Druck. Diese Systeme sind bekannt für ihre Effizienz bei hohem Sauerstoffbedarf. Mit dem Einsatz von Sauerstoff kann eine Leistungssteigerung bestehender Anlagen ohne bauliche Erweiterung um über 50% erreicht werden. Zudem wird die Geruchsbelästigung durch Abluft auf ein Minimum reduziert, was besonders vorteilhaft für Anlagen in dicht besiedelten Gebieten ist.

Membranbelüfter

Membranbelüfter haben flexible, feinblasige Membranen, die eine homogene Luftverteilung ermöglichen. Diese Belüftungstechnik ist besonders effektiv, da sie durch kleine Luftblasen eine hohe Sauerstoffübertragungsrate von bis zu 25 g O2 pro m³ Luft und Meter Einblastiefe erreicht. Membransysteme sind in verschiedenen Materialien wie Elastomeren erhältlich und eignen sich gut für den intermittierenden Betrieb.

Bürstenwalzen

Bürstenwalzen sind mechanische Belüfter, die durch rotierende Bürsten Luft in das Wasser mischen. Sie sind einfach in der Wartung und eignen sich gut für kleinere Anlagen. Bürstenwalzen erzeugen starke Strömungen, die den Sauerstoffeintrag verbessern können, insbesondere entlang der Randbereiche des Belebungsbeckens, wo sonst verkürzte Luftblasen-Aufenthaltszeiten problematisch sein können.

Belüftungskreisel

Belüftungskreisel nutzen Zentrifugalkraft, um Luft im Belebungsbecken zu verteilen. Sie sind vielseitig und können in verschiedenen Industrien wie Chemikalien, Petrochemie und Lebensmittelverarbeitung eingesetzt werden. Ihre Effizienz hängt von Faktoren wie der Größe der Luftblasen und der spezifischen Designparameter der Anlage ab.

Sauerstoffanreicherung in Belebungsanlagen

In modernen Belebungsanlagen ist die Sauerstoffanreicherung von entscheidender Bedeutung für die effektive aerobe Abwasserbehandlung. Der Sauerstoffbedarf zeigt sich in Kennzahlen wie dem biochemischen Sauerstoffbedarf (BSB) und dem chemischen Sauerstoffbedarf (CSB). Besonders in größeren Kläranlagen steigen die Anforderungen an die Sauerstoffversorgung, um höhere Reinigungsansprüche zu erfüllen.

Notwendigkeit von Sauerstoff

Sauerstoff ist essentiell für die aeroben biologischen Prozesse in Belebungsanlagen. Ohne eine ausreichende Sauerstoffversorgung können die Mikroorganismen nicht effizient arbeiten, was die gesamte aerobe Abwasserbehandlung beeinträchtigen würde. Der BSB wird in der Regel als BSB5 angegeben, was die Sauerstoffmenge beschreibt, die bei 20 °C in fünf Tagen durch mikrobielle Stoffwechselprozesse verbraucht wird. Diese Werte sind entscheidend für die Überwachung und Verbesserung der Sauerstoffanreicherung.

Verfahren zur Sauerstoffanreicherung

Verschiedene Verfahren zur Sauerstoffanreicherung werden in Belebungsanlagen eingesetzt, um eine optimale Sauerstoffversorgung sicherzustellen:

• Mechanische Belüftung: Hierbei wird Luft direkt in das Wasser eingebracht, was eine effektive Sauerstoffanreicherung ermöglicht.
• Feinblasige Belüftung: Diese Methode nutzt feine Luftblasen, die eine größere Oberfläche für den Gasaustausch bieten und somit die Sauerstoffversorgung erhöhen.
• Biofilmverfahren: Technische Verfahren wie Tropf- und Rotationstauchkörper unterstützen ebenfalls die Sauerstoffanreicherung.

Die Messung und Überwachung der Sauerstoffversorgung ist dabei von entscheidender Bedeutung. Vergleichende Messungen in Belebtschlamm und sauberem Wasser sind üblich, um die Effizienz der Belüftungsgeräte zu bewerten. Diese Verfahren stellen sicher, dass die Sauerstoffversorgung den Anforderungen gerecht wird und die aerobe Abwasserbehandlung optimal funktioniert.

Verschiedene Arten von Belebungsbecken

Belebungsbecken sind wesentliche Komponenten im Rahmen der Abwasserbehandlungsprozesse. Diese Becken können mit oder ohne Vorklärung betrieben werden, was entscheidend für die Effizienz der Abwasserbehandlung ist. Beide Typen haben ihre eigenen Vor- und Nachteile, die abhängig von den spezifischen Bedingungen und Anforderungen der Kläranlage variieren können.

Belebungsbecken mit Vorklärung

Belebungsbecken mit Vorklärung, auch bekannt als Vorklärbecken, bieten eine effizientere Möglichkeit zur Abwasserbehandlung. In diesen Becken wird der feste Abfall vor der biologischen Behandlung entfernt, wodurch die mikrobielle Gemeinschaft im Belebungsbecken besser geschützt wird. Diese Art von Becken sorgt für eine gleichmäßigere und effektivere Abwasserbehandlung und trägt dazu bei, die Lebensdauer der nachfolgenden Systeme zu verlängern.

Belebungsbecken ohne Vorklärung

Im Gegensatz dazu stehen Belebungsbecken ohne Vorklärung. Diese Art von Becken verzichtet auf die Trennung des festen Abfalls in einem Vorklärbecken und führt das gesamte Abwasser direkt in das Belebungsbecken. Dies kann in bestimmten Fällen von Vorteil sein, da es eine schnellere und weniger komplexe Abwasserbehandlung ermöglicht. Jedoch kann die direkte Belastung der Belebungsbecken die Effizienz und Lebensdauer der Systeme beeinträchtigen, insbesondere bei einer hohen Schlammbelastung.

• Belebungsbecken mit Vorklärung bieten besseren Schutz der mikrobiellen Gemeinschaft.
• Belebungsbecken ohne Vorklärung ermöglichen eine schnellere Behandlung, könnten aber die Systemeffizienz beeinträchtigen.

Insgesamt spielt die Wahl zwischen Belebungsbecken mit oder ohne Vorklärung eine kritische Rolle für den Erfolg und die Effizienz der Abwasserbehandlungsprozesse. Die Entscheidung sollte auf eine detaillierte Analyse der spezifischen Bedürfnisse der Kläranlage und der zu behandelnden Abwasserbeschaffenheit basieren.

Membrantechnologie in modernen Belebungsanlagen

Die Membrantechnologie hat die innovative Abwasserbehandlung revolutioniert, indem sie eine effiziente Trennung von gereinigtem Wasser und Schlamm ermöglicht. Dies bietet erhebliche Vorteile, insbesondere in der Verbesserung der Reinigungsleistung und der Kompaktbauweise. Die Anwendung dieser Technologie erstreckt sich über verschiedene Membranmaterialien, die je nach ihren chemischen und mechanischen Eigenschaften ausgewählt werden.

Funktion und Vorteile der Membranfiltration

Membranen, wie sie in modernen Belebungsanlagen eingesetzt werden, trennen Verunreinigungen durch physikalische Barrieren, die Partikel größer als 0,035 µm entfernen können. Dies führt zu einer signifikant erhöhten Reinigungsleistung. Materialien wie PSU, PES, PVDF und PA werden aufgrund ihrer chemischen und bakteriellen Beständigkeit, mechanischen Festigkeit und Temperaturbeständigkeit bevorzugt. Häufig verwendete anorganische Membranen bestehen aus Keramiken wie Al2O3, TiO2 und ZrO2.

Ein herausragendes Beispiel für die Nutzung dieser Technologie ist die GE-Membrantechnologie von Xylem, die eine bessere Abwasserqualität und geringere Lebenszykluskosten bietet. Durch die hohe Effizienz und niedrige Betriebskosten dieser Membrantechnologie können kommunale und gewerbliche Anwendungen in kleinem Maßstab, von 5.000 bis ca. 10.000 Einwohnerwerten, optimal bedient werden.

Kompaktbauweise für kleine Anwendungen

Kompaktanlagen mit Membrantechnologie sind besonders für kleine bis mittlere Ausbaugrößen ideal geeignet. Sie benötigen weniger Platz und verringern den Energieverbrauch erheblich. Eine Pilotanlage zur Entfernung von organischen Spurenstoffen wurde beispielsweise im kleintechnischen Maßstab konzipiert, um innovative Abwasserbehandlung in beengten kommunalen und gewerblichen Bereichen zu ermöglichen. Ein weiterer Vorteil ist die höhere Betriebseffizienz, wie die Xylem-Membran-Bioreaktoren zeigen, die eine Energieeinsparung von 20 Prozent ermöglichen.

Diese Flexibilität und Anpassungsfähigkeit machen die Membrantechnologie zu einer entscheidenden Lösung für die Zukunft der Abwasserbehandlung. Sie gewährleistet nicht nur eine nachhaltige und umweltfreundliche Reinigung, sondern auch eine wirtschaftliche und platzsparende Lösung für verschiedene Anwendungen.

Belüftungskomponenten und ihre Funktion

Belüftungskomponenten wie Membran- und Oberflächenbelüfter spielen eine kritische Rolle in der Sauerstoffversorgung von Belebungsbecken. Regelmäßige Wartung der Belüftungskomponenten ist unerlässlich, um die Effizienz der Belebungsanlagen zu gewährleisten. In diesem Abschnitt werden die verschiedenen Typen von Belüftern sowie die Bedeutung der Wartung und Effizienzverbesserung von Belüftungskomponenten erörtert.

Typen von Belüftern

In Belebungsanlagen können unterschiedliche Typen von Belüftern eingesetzt werden. Die Auswahl richtet sich nach spezifischen Anforderungen an die Wartung von Kläranlagen und die gewünschte Effizienzverbesserung:

• Membranbelüfter: Diese Belüftungskomponenten nutzen feinporige Membranen, um Sauerstoff effektiv in das Abwasser-Belebtschlamm-Gemisch zu übertragen.
• Oberflächenbelüfter: Sie fördern den Gasaustausch durch mechanische Bewegung des Wassers an der Oberfläche, was für die Sauerstoffzufuhr im Becken entscheidend ist.

Wartung und Effizienz von Belüftungskomponenten

Die Wartung der Belüftungskomponenten ist ein wesentlicher Faktor für die Effizienz von Belebungsanlagen. Regelmäßige Inspektionen und Reinigungen verhindern, dass sich Ablagerungen bilden, die den Sauerstofftransfer behindern. Eine nicht ausreichende Wartung kann zu Betriebsstörungen führen und die Effizienz der gesamten Anlage beeinträchtigen. Folgende Maßnahmen tragen zur Effizienzverbesserung bei:

1. Regelmäßige Kontrolle der Membranbelüfter auf Verstopfungen und Risse.
2. Inspektion und Reinigung der Oberflächenbelüfter, um eine optimale Leistung zu gewährleisten.
3. Überwachung der Sauerstoffzufuhr und Anpassung der Belüftungssysteme an variable Betriebsbedingungen.

Energieeffiziente Belüftungssysteme

Die Entwicklung energieeffizienter Belüftungssysteme ist essentiell zur Senkung des Stromverbrauchs und der Betriebskosten in Kläranlagen. Hierbei spielen nachhaltige Technologien eine entscheidende Rolle, um die Energieeffizienz zu maximieren und zur Kostenoptimierung beizutragen.

Techniken zur Energieeinsparung

Es gibt verschiedene Techniken, um die Energieeffizienz in Belüftungssystemen zu erhöhen, darunter:

• Optimierung der Belüftersteuerung
• Einsatz von hochmodernen Membranbelüftern
• Verwendung von Frequenzumrichtern
• Integration von Sauerstoffsensoren

Diese Maßnahmen führen nicht nur zu einer signifikanten Senkung des Stromverbrauchs, sondern tragen auch zur Verbesserung der Effizienz und Nachhaltigkeit der gesamten Kläranlage bei.

Beispiele für energieeffiziente Systeme

Beispiele für erfolgreich umgesetzte energieeffiziente Belüftungssysteme sind zahlreich vorhanden. Einige dieser Systeme beinhalten die Nutzung fortschrittlicher Technologien, wie etwa:

1. Membranbelüfter von Xylem
2. Siemens SBR-Systeme
3. WEDECO Ozon-Systeme

Diese Systeme zeigen eindrucksvoll, wie nachhaltige Technologien zur Kostenoptimierung und Verbesserung der Energieeffizienz beitragen können.

Die Tabelle verdeutlicht die unterschiedlichen Realisierungshorizonte der Maßnahmen zur Energieeinsparung und zeigt deren praktische Umsetzungsbeispiele in Kläranlagen.

Nachrüstung von Belüftungsanlagen

Die Nachrüstung von Belüftungsanlagen ist von entscheidender Bedeutung, um die Effizienz bestehender Systeme zu steigern und an moderne Umweltstandards anzupassen. Durch die Modernisierung können Ressourcen optimal genutzt und langfristige Vorteile erzielt werden. Unternehmen wie der Abwasserzweckverband Obere Donau und andere haben dies durch verschiedene Investitionen demonstriert.

Bedeutung der Nachrüstung

Die Bedeutung der Nachrüstung von Belüftungsanlagen wird durch die hohen Investitionen in verschiedenen Regionen unterstrichen. So wurden z.B. 3 Millionen Euro für Maßnahmen des Abwasserzweckverbands Obere Donau bereitgestellt, während die Kläranlage in Pforzheim 7,5 Millionen Euro vom Land erhielt. Diese Investitionen zeigen die Notwendigkeit der Anpassung an technische und regulatorische Anforderungen.

• 760,000 Euro für die Erweiterung der Kläranlage in Herdwangen
• 5,3 Millionen Euro Investition des AZV Südholstein
• 11,5 Millionen Euro für den neuen Rheindüker in Meerbusch

Mögliche Nachrüstungsstrategien

Verschiedene Modernisierungsstrategien können angewendet werden, um die Prozessoptimierung zu gewährleisten:

1. Einführung neuerer Technologien: Der Abwasserverband in Wüstenrot erhielt 1,4 Millionen Euro zur Modernisierung seiner Abwasserbeseitigung.
2. Anpassungen und Erweiterungen: In Freigericht wurden 375,000 Euro für den Umbau der Anlagen eingesetzt.
3. Erneuerung bestehender Strukturen: In St. Ingbert investierte man 86,000 Euro für die Kanalerneuerung.
4. Umfassende Ausbauten: Die Klever Kläranlage erhielt 9,8 Millionen Euro für umfangreiche Ausbaumaßnahmen.

All diese Maßnahmen verdeutlichen die Bedeutung einer gut geplanten Nachrüstung von Belüftungsanlagen zur Sicherung der Effizienz und Langzeitwirkung im Bereich der Abwasserbehandlung.

Umweltaspekte und Nachhaltigkeit

Im Kontext des Umweltschutzes spielen Belebungsanlagen eine entscheidende Rolle. Der Einsatz nachhaltiger Abwasserbehandlungsmethoden trägt wesentlich dazu bei, die Belastung der natürlichen Gewässer zu minimieren und die Ökosysteme zu schützen. Die Abwasserabgabe beispielsweise richtet sich nach der Menge des eingeleiteten Abwassers und dessen Beschaffenheit, was einen erheblichen Einfluss auf die Umweltschutzmaßnahmen hat. Dies dient nicht nur der Finanzierung von Kläranlagen, sondern auch anderen Maßnahmen zur Abwasserreinigung.

Ein wesentlicher Aspekt der nachhaltigen Abwasserbehandlung ist die Reduzierung des Wasserverbrauchs. Die Abwasserabgabe schafft einen Anreiz zur Reduzierung des Wasserverbrauchs und damit auch zur Senkung der Abwassermenge. Dies hat direkte Auswirkungen auf die Kosten und die Effizienz des Systems. Die EU-Wasserrahmenrichtlinie hat zudem erhebliche Auswirkungen auf die nationale Abwasserpolitik und die Gestaltung dieser Abgabe. Im Zuge neuer gesetzlicher Anforderungen und steigender Energiepreise erhöhen sich die Kosten für die Abwasserbehandlung kontinuierlich.

Der Klimawandel bringt zusätzliche Herausforderungen mit sich, wie veränderte Niederschlagsmuster, die neue Anforderungen an die Abwasserbehandlung stellen. Belebungsanlagen müssen flexibel und effizient genug sein, um diesen Änderungen gerecht zu werden. Insgesamt ist die nachhaltige Abwasserbehandlung nicht nur eine Pflicht, sondern auch eine Chance, durch innovative Techniken und Methoden den Umweltschutz zu fördern und langfristig stabile Ökosysteme zu gewährleisten.
