Überraschende 90 % der Sonnenstrahlen können von Hochvakuum-Röhrenkollektoren absorbiert werden, was diese Technologie zu einer der effizientesten Leistungsträger in der Solarthermie macht. Diese fortschrittlichen Systeme bieten nicht nur eine umweltfreundliche Möglichkeit zur Erzeugung nachhaltiger Wärmeenergie, sondern tragen auch erheblich zur Reduzierung unseres Bedarfs an fossilen Brennstoffen bei. Mit einer durchschnittlichen Lebensdauer von etwa 25 Jahren stellen Hochvakuum-Röhrenkollektoren eine langfristige Investition in die Energieeffizienz dar, die sowohl in Wohn- als auch in Industriebauten zunehmend gefordert wird. Die Technologie ermöglicht, erhebliche Einsparungen beim jährlichen Energieverbrauch für die Bereitstellung von Warmwasser zu erzielen und ist somit entscheidend für eine nachhaltige Zukunft.
Was sind Hochvakuum-Röhrenkollektoren?
Hochvakuum-Röhrenkollektoren stellen eine innovative Lösung in der Solartechnik dar. Bei diesen Kollektoren handelt es sich um mehrere parallel angeordnete Vakuumröhren, die aus zwei Schichten von Glas bestehen, zwischen denen ein Vakuum erzeugt wird. Diese Konstruktion minimiert Wärmeverluste und maximiert die Effizienz der Wärmeaufnahme. Der durchschnittliche Kollektorwirkungsgrad von Hochvakuum-Röhrenkollektoren beträgt über 90 Prozent, was sie besonders attraktiv macht.
Die spezielle Bauweise ermöglicht eine hervorragende Absorption von Sonnenstrahlen und trägt dazu bei, dass Temperaturen von bis zu 150 °C erreicht werden können. Im Sommer können die Temperaturen des Wärmemediums sogar das Kochen fördern, was gut für die Warmwasserbereitung ist. In Mitteleuropa sind Steam-Back-Systeme weit verbreitet, während in Asien häufig Drucklossysteme zum Einsatz kommen. Die Wahl des Systems hängt stark von den spezifischen Anforderungen und der regionalen Klimabedingungen ab.
Ein weiterer Vorteil dieser Röhrenkollektoren ist ihr effektives Design, das selbst bei diffusen Lichtverhältnissen eine hohe Leistung erzielt. In der Praxis ist jedoch zu beachten, dass im Falle von Beschädigungen der einwandigen Röhren eine erneute Vakuumierung erforderlich ist, was den Austausch erschwert.
| Parameter | Wert |
|---|---|
| Wirkungsgrad | Über 90% |
| Maximale Temperatur | Bis zu 150 °C |
| Fläche pro Person für Warmwasserbereitung | 0,8 bis 1,0 m² |
| Speichervolumen für Warmwasser pro Person | 60 bis 80 Liter |
| Kosten pro Quadratmeter | 300 bis 500 Euro |
| Wartungskosten jährlich | 50 bis 100 Euro |
Funktionsweise der Hochvakuum-Röhrenkollektoren
Die Funktionsweise von Hochvakuum-Röhrenkollektoren basiert auf der effektiven Speicherung von Sonnenenergie zwischen den Glasröhren. Jede Röhre enthält einen Absorber, der die Sonnenwärme aufnimmt und an ein Wärmeleitblech überträgt. Dieses Wärmeleitblech gestaltet den Prozess der Wärmeabsorption effizient.
Das Wärmeleitblech gibt die gesammelte Wärme an ein Wärmeträgermedium wie Wasser oder Glykol ab. Diese Technik ermöglicht eine exzellente Wärmeübertragung, was insbesondere bei niedrigeren Außentemperaturen von Bedeutung ist. In der Regel ist in jeder Röhre eine sogenannte Heatpipe installiert, die die Wärme zum Speicher transportiert. Der Vorteil dieser Konstruktion liegt darin, dass die Heatpipe keinen direkten Kontakt mit dem Wärmeträgermedium hat, wodurch die Effizienz weiter erhöht wird.
| Parameter | Hochvakuum-Röhrenkollektoren | Flachkollektoren |
|---|---|---|
| Wirkungsgrad | Über 90% | 60-85% |
| Kosten pro m² | 350-850 Euro | 220-550 Euro |
| Gewicht | 10-20 kg/m² | 15-25 kg/m² |
| Lebensdauer | Etwa 25 Jahre | Etwa 20 Jahre |
Durch diese moderne Technologie bieten Hochvakuum-Röhrenkollektoren eine besonders hohe Effizienz und sind in der Lage, auch bei weniger optimalen Wetterbedingungen, wie in den kühlen Monaten, hervorragende Erträge zu liefern. In Deutschland setzen etwa 10 Prozent aller Solarthermieanlagen auf diese innovative Lösung, die eine vielversprechende Alternative zu herkömmlichen Flachkollektoren darstellt.
Vorteile von Hochvakuum-Röhrenkollektoren
Hochvakuum-Röhrenkollektoren bieten eine Vielzahl von Vorteilen, die sie zu einer attraktiven Wahl für die Nutzung solarer Energie machen. Mit einem hohen Wirkungsgrad von bis zu 90% sind sie in der Lage, auch bei geringer Sonneneinstrahlung effektive Wärme zu produzieren. Dies ist besonders wichtig in Regionen mit wechselhaften Wetterbedingungen oder im Winter. Ihre Bauweise ermöglicht es, eine signifikante Energieausbeute zu erzielen, die anderen Typen von Solarkollektoren überlegen ist.
Hoher Wirkungsgrad
Ein herausragendes Merkmal der Hochvakuum-Röhrenkollektoren ist der hohe Wirkungsgrad, der deutlich höher ist als der von Flachkollektoren. Diese Kollektoren können in verschiedenen klimatischen Bedingungen hervorragende Leistungen erbringen, was ihre Energieeffizienz zusätzlich unterstreicht. Selbst bei weniger optimalen Bedingungen wie bewölktem Himmel wird die Wärmeproduktion aufrechterhalten, sodass die Kollektoren das ganze Jahr über nützlich sind. Die Fähigkeit, Wärmeverluste durch das Vakuum in den Röhren zu minimieren, spielt dabei eine entscheidende Rolle.
Platzsparendes Design
Das platzsparende Design der Hochvakuum-Röhrenkollektoren ermöglicht eine effektive Nutzung auch in städtischen Gebieten, wo der Platz oft begrenzt ist. Es wird lediglich etwa ein Quadratmeter Kollektorfläche pro Person benötigt, um ausreichend Warmwasser zu produzieren. Dies macht sie ideal für Wohngebäude und kleinere Flächen. Außerdem können diese Kollektoren flexibel auf unterschiedlichen Dachformen montiert werden, was die Integration in bestehende Gebäude erleichtert.
Nachteile und Herausforderungen von Hochvakuum-Röhrenkollektoren
Trotz der vielen Vorteile von Hochvakuum-Röhrenkollektoren gibt es auch einige Nachteile und Herausforderungen, die potenzielle Käufer berücksichtigen sollten. Diese Aspekt kann Vorbehalte wecken, insbesondere bei der Entscheidungsfindung für die richtige Solartechnologie.
Hohe Anschaffungskosten
Einer der wesentlichsten Nachteile von Hochvakuum-Röhrenkollektoren sind die hohen Anschaffungskosten. Diese liegen in der Regel zwischen 5.000 und 7.000 Euro für ein durchschnittliches Einfamilienhaus. Im Vergleich dazu kosten Flachkollektoren lediglich zwischen 3.000 und 5.000 Euro. Diese hohen Anschaffungskosten können viele Interessenten abschrecken, obwohl sich die Investition dank der hohen Effizienz insbesondere bei niedrigen Außentemperaturen und diffuser Sonneneinstrahlung langfristig auszahlen kann.
Ein weiterer wichtiger Punkt ist, dass die Technologie empfindlicher ist und eine genauere Wartung erfordert. Regelmäßige Kontrollen und Wartungsarbeiten sind unerlässlich, um Effizienz und Langlebigkeit der Anlage sicherzustellen. In der Praxis umfasst dies verschiedene Wartungsmaßnahmen wie Flüssigkeitsstandprüfungen und Oberflächenreinigungen, deren Häufigkeit und Kosten nicht genauer spezifiziert sind.
Eignung der Hochvakuum-Röhrenkollektoren für verschiedene Anwendungen
Hochvakuum-Röhrenkollektoren weisen eine bemerkenswerte Eignung für diverse Anwendungen auf. Sowohl in Wohngebäuden als auch in der Industrie profitieren Nutzer von den positiven Eigenschaften dieser Technologie.
Einsatz in Wohngebäuden
In Wohngebäuden finden Hochvakuum-Röhrenkollektoren vor allem Anwendung zur Warmwasserbereitung und Heizungsunterstützung. Ihre hohe Effizienz ermöglicht eine effektive Energienutzung, insbesondere in Kombination mit modernen Heizsystemen. Diese Kollektoren tragen entscheidend zu einer Reduzierung der CO2-Emissionen bei und können damit die Umweltbelastung senken. Der Bedarf an Heizenergie in Bestandsgebäuden liegt bei etwa 18,3 MWh pro Jahr, während im Neubau der Bedarf bei rund 9,7 MWh pro Jahr liegt. Einfamilienhäuser sind die am häufigsten mit Kollektoren ausgestatteten Immobilientypen, mit einem Marktanteil von 85%.
Anwendung in der Industrie
Die Industrie nutzt Hochvakuum-Röhrenkollektoren besonders für die Erzeugung von Prozesswärme. Für Anwendungen, die hohe Betriebstemperaturen erfordern, stellen diese Kollektoren eine hervorragende Lösung dar. Ihre Flexibilität in der Montage und Betriebstemperaturerhaltung macht sie zu einer idealen Wahl für unterschiedliche industrielle Prozesse. Dank ihrer Fähigkeit, auch bei diffuser Strahlung effizient zu arbeiten, sind sie besonders gut für unterschiedliche klimatische Bedingungen geeignet.
| Bereich | Anwendungen | Energiekapazität (MWh/a) |
|---|---|---|
| Wohngebäude | Warmwasserbereitung, Heizungsunterstützung | 18,3 (Bestand), 9,7 (Neubau) |
| Industrie | Prozesswärmeerzeugung | Variabel, abhängig von Anwendung |

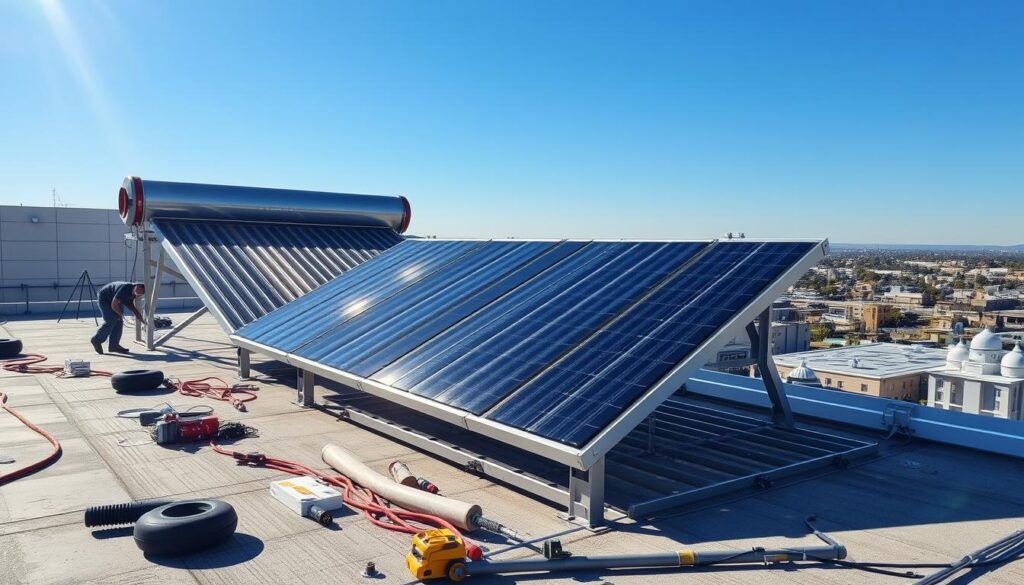

Installation und Wartung von Hochvakuum-Röhrenkollektoren
Die Installation von Hochvakuum-Röhrenkollektoren erfordert eine präzise Ausführung und Fachkenntnisse, um eine optimale Funktion zu gewährleisten. Es ist ratsam, qualifizierte Fachkräfte mit der Installation zu beauftragen, da hierbei spezielle Vorgaben wie der Neigungswinkel zwischen 15° und 90° sowie der Abstand zum Dachrand berücksichtigt werden müssen. Diese Faktoren spielen eine entscheidende Rolle für die Effizienz des Systems.
Vor der Inbetriebnahme sollte eine gründliche Überprüfung aller Komponenten stattfinden. Dazu gehört die Verifizierung der hydraulischen Rohrleitungen, die hochtemperaturbeständig sein müssen, sowie die Sicherstellung, dass die Dichtungen und Isolierungen optimal installiert sind. Auf diese Weise kann eine effiziente Energieumwandlung erreicht werden.
Um die Lebensdauer der Röhrenkollektoren zu verlängern, ist regelmäßige Wartung unerlässlich. Ein zentraler Aspekt der Wartung ist die jährliche Überprüfung des Frostschutzes des Wärmeträgermediums sowie des pH-Werts, um Korrosionsschutz sicherzustellen. Flüssigkeitsverluste sollten durch das unverdünnte Nachfüllen von Tyfocor LS ausgeglichen werden.
Ein Wartungsprotokoll sollte geführt werden, welches die regelmäßigen Kontrollen und alle durchgeführten Arbeiten dokumentiert. Dazu gehören:
- Überprüfung der Dichtungen und isolierenden Materialien
- Kontrolle des pH-Wertes des Wärmeträgermediums
- Testen des maximalen Betriebsdrucks, dem Kollektor bei normaler Nutzung standhalten muss
- Protokollierung der ersten Inbetriebnahme und der darauf folgenden Wartungsmaßnahmen
Faktor Standort: Die ideale Ausrichtung von Röhrenkollektoren
Die Ausrichtung von Röhrenkollektoren spielt eine entscheidende Rolle in Bezug auf deren Effizienz. Eine optimale Ausrichtung nach Süden ist besonders empfehlenswert, da sie die Sonnenstrahlung bestmöglich nutzt. Der ideale Südazimut liegt bei +/-20 Grad, was einen Ertrag von etwa 95 Prozent sichert. Selbst bei einer Abweichung von +/-45 Grad bleibt der Ertrag noch bei rund 90 Prozent.
Wichtig ist auch der Neigungswinkel der Kollektoren. Für die Trinkwassererwärmung sollten die Kollektoren in einem Bereich zwischen 20 und 50 Grad neigen, während zur Unterstützung der Heizungsanlage Neigungswinkel von 45 bis 70 Grad vorteilhaft sind. Auf Flachdächern ist eine Aufständerung von 35 bis 60 Grad erforderlich, wenn die Kollektoren einseitig nach Süden ausgerichtet sind. Bei einer Doppelausrichtung nach Osten und Westen empfiehlt sich ein Neigungswinkel von 15 bis 25 Grad.
Um die Effizienz weiter zu steigern, ist es ratsam, die Kollektorfläche zu vergrößern, da dies Ertragsverluste von bis zu 5 Prozent kompensieren kann. Auch die Berücksichtigung diffuse Sonnenstrahlung ist wichtig, da sie etwa 50 Prozent der Globalstrahlung in Deutschland ausmacht. Bei direkter Sonnenstrahlung erreicht eine Solarthermie-Anlage ihre volle Leistung, während die Leistung bei diffuser Strahlung auf etwa 20 Prozent sinkt.
Eine klare Übersicht zeigt, wie verschiedene Standortfaktoren die Ausrichtung und Effizienz der Röhrenkollektoren beeinflussen:
| Standortfaktor | Optimale Ausrichtung | Ertragsprozent |
|---|---|---|
| Südazimut +/- 20 Grad | Nach Süden | 95% |
| Südazimut +/- 45 Grad | Nach Süden | 90% |
| Südazimut 90 Grad (Ost/West) | Ost oder West | 80% |
| Flachdächer | 35-60 Grad Neigung | Variabel |
| Doppelausrichtung (Osten/Westen) | 15-25 Grad Neigung | Variabel |
Die Beachtung dieser Standortfaktoren kann maßgeblich zu einer höheren Effizienz der Röhrenkollektoren beitragen und letztendlich den Ertrag der Solarthermieanlagen optimieren.
Vergleich zu anderen Kollektorarten
Im Vergleich zu anderen Kollektorarten bieten Hochvakuum-Röhrenkollektoren einige signifikante Vorteile, trotz ihrer höheren Anschaffungskosten. Während Flachkollektoren mit einem Marktanteil von 90 Prozent den Markt für Solarthermie-Kollektoren dominieren, bringen Röhrenkollektoren mit weniger als 10 Prozent ihre besondere Effizienz in schwierigen Wetterbedingungen ein.
Die Wirkungsgrade der Kollektoren variieren erheblich. Flachkollektoren erreichen Wirkungsgrade zwischen 60 und 85 Prozent, während Röhrenkollektoren bei optimalen Bedingungen Wirkungsgrade von über 90 Prozent erzielen können. Insbesondere in den Wintermonaten oder unter schlechten Lichtverhältnissen profitieren Nutzer von dieser höheren Effizienz.
Die Montagefläche ist ein weiterer entscheidender Faktor. Flachkollektoren benötigen häufig mehr Platz und sind in der Regel auf die Warmwasserversorgung ausgelegt. Im Gegensatz dazu bieten Röhrenkollektoren eine platzsparende Lösung, die sich besonders für kleine Dächer oder suboptimale Standortbedingungen eignet.
Die Kosten dürfen nicht außer Acht gelassen werden. Die Anschaffungskosten für Röhrenkollektoren sind bis zu 50 Prozent höher als bei Flachkollektoren, welche als robustere und langlebigere Option gelten. Flachkollektoren behalten nach über 10 Jahren immer noch 90 Prozent ihrer Anfangsleistung.
Zusätzlich zeigen die besten Flachkollektoren unter optimalen Bedingungen eine Jahresproduktion von bis zu 550 kWh/m², während Röhrenkollektoren sogar bis zu 600 kWh/m² erzeugen können. Dieses Energiepotenzial macht Röhrenkollektoren in bestimmten Anwendungen besonders attraktiv, trotz der Vor- und Nachteile im finanziellen sowie praktischen Rahmen.
Fazit
Zusammenfassend lässt sich sagen, dass Hochvakuum-Röhrenkollektoren eine äußerst effiziente Lösung für die Nutzung von Solarthermie bieten. Ihre besonderen Vorteile, wie ein hoher Wirkungsgrad und die Fähigkeit, auch unter suboptimalen Bedingungen, beispielsweise bei niedrigen Temperaturen, zuverlässig Energie zu erzeugen, machen sie für viele Anwendungen attraktiv. Studien zeigen, dass diese Kollektoren bis zu 30 % mehr Solarenergie pro Quadratmeter erzielen können als herkömmliche Flachkollektoren.
Obwohl die hohen Anschaffungskosten von etwa 2500 Euro pro Kollektor auf den ersten Blick abschreckend wirken, lohnt sich die Investition auf lange Sicht. Hochvakuum-Röhrenkollektoren tragen signifikant zur Nachhaltigkeit bei, indem sie die Abhängigkeit von fossilen Brennstoffen verringern und die Energieeffizienz in Wohn- sowie Industriebauten steigern. Innovative Produkte führender Marken bieten nicht nur hohe Leistung, sondern auch langlebige Lösungen für den Klimaschutz.
In Anbetracht der steigenden Nachfrage nach erneuerbaren Energien und der zunehmenden Zahl an neu gebauten Wohngebäuden, die verstärkt auf Solarenergie setzen, können Hochvakuum-Röhrenkollektoren als zukunftssichere Investition betrachtet werden. Ihre Fähigkeit, optimale Ergebnisse zu erzielen, selbst bei schlechterem Wetter und in der Übergangszeit, hebt sie eindeutig in der Welt der Solartechnologie hervor.
